天津宝洁实施循环水节能 倡导节能环保项目
今年夏季,天津宝洁积极实施节能环保项目,采用北京时代科仪的循环水智能控制系统,实现了冷却泵节电48%左右、冷却水的损耗量降低10%左右的好成绩。
【项目概述】

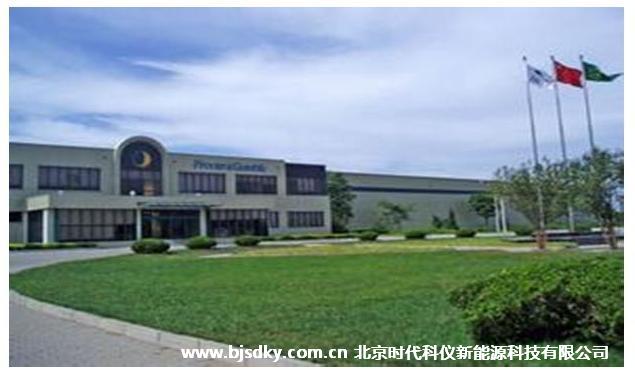

天津宝洁是大家耳熟能详的企业,生产的拳头产品舒肤佳香皂等多种日用品走进了千家万户,获得老百姓的青睐。天津宝洁在生产过程中,需要提供冷量,来源有三种:地热溴化锂机组、R134A制冷压缩机、自然制冷。除冬季之外,主要依靠地热溴化锂机组制冷,夏季搭配制冷压缩机工作,四季提供不同的冷量。为了支持制冷设备的工作,需要提供冷却水,为其冷凝器提供工作保障;另外还需要对厂内的空压机等设备进行冷却,因此配套了相应的冷却水系统。
该生产基地的冷却水系统一般情况下分为两组,分别是90kW水泵和22kW水泵。冬季采用22kW水泵实现运行,其余季节采用90kW+22kW水泵运行。在厂领导的大力支持下,我们对生产现场的冷却水系统进行了调研,采集了相关的数据,经过计算,确信本生产基地的能源管理是完善的、高效的,大部分设备处于节能的状态,剩余的节能点主要在90kW循环冷却水泵上。
经过计算分析,该90kW水泵经过节能配置具有50%的节能潜力,大约能够节能44kW,每年能够节能约28.5万度,经济效益20万元左右。
【节能分析】
本生产基地的90kW冷却水泵的参数如下:
型号 | ELF280M-4 | 功率 | 90kW |
转速 | 1480rpm | 功率因数 | 0.87 |
电机效率 | 94.2% | 额定电流 | 167A |
额定扬程 | 35m | 额定流量 | 750m3/h |
该水泵主要为3台制冷设备提供散热,为2台溴化锂机组和1台制冷压缩机,额定水流量分别为400、400、200(m3/h),实际生产中控制压缩机的排气压力和溴化锂机组的冷凝温度。调节过程为,手动调节机组的前后阀门,使得R134A压缩机的冷凝压力达标;同时调节溴化锂机组的阀门使得冷凝温度达标。
由于采用阀门调节,阀门实际的开度较小,假如开度太大也会引起潜在问题:其一,溴化锂机组的冷凝温度可能过低,不利于溴化锂机组的运行;其二,制冷压缩机的工作范围难以稳定,虽然制冷压缩机的冷凝压力可以适当降低以节能,但是它的冷却水受到溴化锂冷却水的牵制,无法单独运行,只能通过它自己的阀门进行调节;其三,阀门开度如果加大,系统压力将低于3公斤,流量大,容易引起水泵超载,那么1台90kW水泵将无法带动三台制冷机组,需要增开水泵,会形成更大的浪费。以上原因形成了目前阀门开度较低的状况。
但阀门在限制流量的同时,又会形成截流损失,阀门的两端具有压力差,损失的压力较多,流体的能量受损,转化为热量,水泵的实际利用率不足,不利于节能。经节能工作组分析,该运行系统具有一定的节能空间,具有改进的潜力,并计算具体数据。
【节能原理】
本系统的节能原理主要是通过“中央空调及循环水智能控制系统”,采用人工智能的方式,利用专家的经验对设备进行24h实时调节,达到最佳工况。并且,在本现场中,还可以特别采用管路优化、泵参数优化,实行组合措施,将水泵的能耗降到最低,节能潜力较大。
节能分析
节能对象 | 节能前 功耗 kW | 节能后 功耗 kW | 节能 功率 kW | 节能率 % |
90kW水泵 | 88 | 44 | 44 | 50 |
【工程配置】
根据现场的情况,采用的最佳配置应为:
序号 | 内容 | 型号 | 数量 |
1 | 中央空调及循环水智能控制系统机柜 | KYW-0.4-90 | 1 |
2 | 水泵优化 | 相关型号 | 1 |
3 | 管路优化 | 相关管路 | 1 |
【实施效益】
经过本方案对应的实施计划之后,能够实现冷却水泵的最佳节能,按照每年运行3个季度计算,节能效益为:
节省功率 kW | 每天运行 小时h | 年运行 天数 | 年节电量 kWh | 年节电费 元 |
44 | 24 | 270 | 28.5万 | 20.0万 |
注:电费按照0.7元/kWh计算。
【节能确认】
根据节能项目通行的测试流程,主要采取对比法:
1、采取节能运行一定时间;
2、将系统切换回到原有模式,运行一定时间;
3、两种工况轮换。并分别测量两种工况下的耗电量。
节电量=(原有模式总耗电量)-(节能模式总耗电量);
节电率=(节电量/原有模式总耗电量)*100%。
同时,系统运行后还降低了冷却水的损失率,实现环保效益,也是通过对比的方法进行测试。
【后记】
我们对天津宝洁的循环水节能环保项目进行了分析,但由于篇幅所限,并未进行充分的展开。
一般的冷却系统,由于水泵配置、泵与风机的匹配关系、系统与环境的匹配关系等存在很大的变化量,在全年的大部分时间都有节能潜力,采用时代科仪的循环水智能控制系统一般能取得较好的节能效果。
