各种压缩机工作原理动图(三)
五、滑片式压缩机
滑片式压缩机采用传统的、已经得到验证的技术, 以非常低的速度直接进行驱动,具有无与伦比的可靠性。 转子是唯一连续运行的部件, 上面有若干个沿长度方向切割的槽, 其中插有可在油膜上滑动的滑片。 转子在气缸的定子中旋转。在旋转期间, 离心力将滑片从槽中甩出,形成一个个单独的压缩室。旋转使压缩室的体积不断减小,空气压力不断增大。 通过注入加压油来控制压缩产生的热量。 高压空气从排气口排出,其中残留的油通过最终的油分离器予以清除。
滑片压缩机工作原理:
空气经由一过滤器及一调节比例阀而吸入,该调节阀主要用于调节空气缸转子,滑片形成的压力腔。转子旋转相对于气缸呈偏心式运转、阀片安装在转子的槽中,通过离心力将滑片推至气缸壁,高效的注油系统能够确保压缩机的冷却及润滑剂的最小损耗量,在气缸壁上形成的一层薄薄的油膜可以防止金属部件之间直接接触而造成磨损。

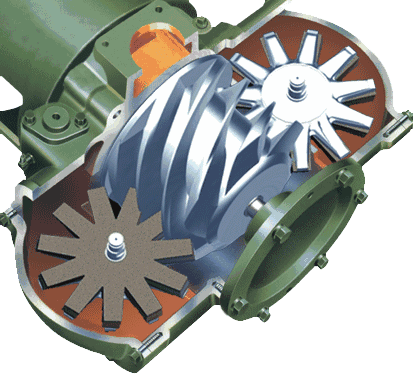

六、单螺杆压缩机
螺杆式压缩机又称螺杆压缩机。20世纪50年代,就有喷油螺杆式压缩机应用在制冷装置上,由于其结构简单,易损件少,能在大的压力差或压力比的工况下,排气温度低,对制冷剂中含有大量的润滑油(常称为湿行程)不敏感,有良好的输气量调节性,很快占据了大容量往复式压缩机的使用范围,而且不断地向中等容量范围延伸,广泛地应用在冷冻、冷藏、空调和化工工艺等制冷装置上。以它为主机的螺杆式热泵从20世纪70年代初便开始用于采暖空调方面,有空气热源型、水热泵型、热回收型、冰蓄冷型等。在工业方面,为了节能,亦采用螺杆式热泵作热回收。

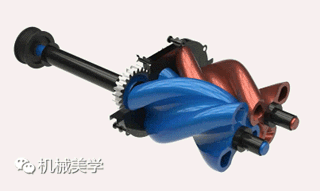

七.双螺杆压缩机
双螺杆压缩机具有一对互相啮合、相反旋向的螺旋形齿的转子。大气通过进气过滤器将灰尘或杂质滤除后,经进气控制阀进入螺杆空气压缩机机头的吸气齿槽容积腔中,随着阳、阴转子啮合运动,齿槽容积腔中的空气被逐渐压缩,当空气被压缩到规定的压力时,压缩空气即从特定的排气孔口排出,然后流经油气分离罐,此时压缩排出的含油气体在油气分离罐内通过碰撞、拦截、重力作用,绝大部份的油介质被分离下来,然后进入油气分离芯进行二次分离,得到含油量很少的压缩空气,最后通过空气冷却器冷却排出,完成整个工作过程。
